微機控制型通信電源屏
- 品牌：???華自
- 型號：???HZ-GZTW-2
使用范圍
微機控制型通信電源屏HZ-GZTW-2是專為不同容量用戶設計的通信電源。系統配置由監控模塊、通信電源模塊、交直流監測模塊、絕緣監測模塊、電池巡檢模塊、開關量監測模塊、配電單元、蓄電池、柜體組成，具有操作簡單、智能管理、節能等特點。
適用于通信、電力、交通、軍事、醫療、廠礦、及消防等領域及用戶終端，可作為通信設備、微波通信設備、電力載波機的操作和控制電源。
系統特點
1) 兩路交流輸入自動切換，確保系統正常運行；
2) 輸入電壓范圍寬，電網適應性強；3) 采用HZ-JK02T監控，液晶顯示屏，中文菜單，界面友好豐富，按鍵操作簡單方便；
4) 具有周全的系統設置、運行信息查詢及各項告警等功能；
5) 智能化的蓄電池充放電管理、可靠的溫度補償功能；
6) 整流模塊采用帶電熱插拔，日常維護方便快捷；
7) 高精度動態均流，可自主、主控或受控運行；
8) 可擴展蓄電池檢測2組110節、絕緣檢測240路、開關量檢測160路；可兼容逆變電源模塊、直流變換模塊；
9) 系統采用多級密碼權限管理，限制未受權人員的操作，確保系統安全可靠運行 ；
10) 內置RS232、RS485兩種通訊接口，可通過后臺監控和運程監控對系統實施“遙測、遙控、遙信、遙調”四 遙功能，實現無人值守；
11) 支持RTU、CDT、MODBUS三種通訊規約。
使用環境
1) 海拔高度: 不超過2000m ；
2) 環境溫度: -10℃~+40℃；
3) 相對濕度: ≤90％(25℃) ；
4) 地震烈度: 不超過8度；
5) 設備限在室內工作，且通風良好；
6) 室內應無腐蝕金屬和破壞絕緣的有害氣體；
7) 安裝垂直傾斜度: 不超過5°；
8 微控制器抗噪聲: 1000V 1μs脈沖1分鐘；
9) 無強電磁場干擾與劇烈振動。
技術參數
項目
參數指標
額定輸入電壓
380VAC±20% 220VAC±20%
額定輸出電壓
48VDC、24VDC
額定輸出電流
20A、30A、40A、50A、60A、70A、80A、90A、100A、120A、130A、
150A、 180A、200A、260A、300A
......
蓄電池容量
38Ah、65Ah、100Ah、 150Ah、200Ah、300Ah 500Ah、600Ah、800Ah、
1000Ah、1500Ah、2000Ah ......
穩壓精度
≤±0.5%
穩流精度
≤±0.5%
紋波系數
≤±0.1%
電網頻率
50Hz±10%
功率因素
≥0.95%(滿負荷輸出)
絕緣強度
＞10MΩ、2kVAC一分鐘無閃絡(luò )，無擊穿
工作方式
連續長期運行
冷卻方式
智能溫控型風冷、高效自然冷卻
可聞噪音
≤50dB

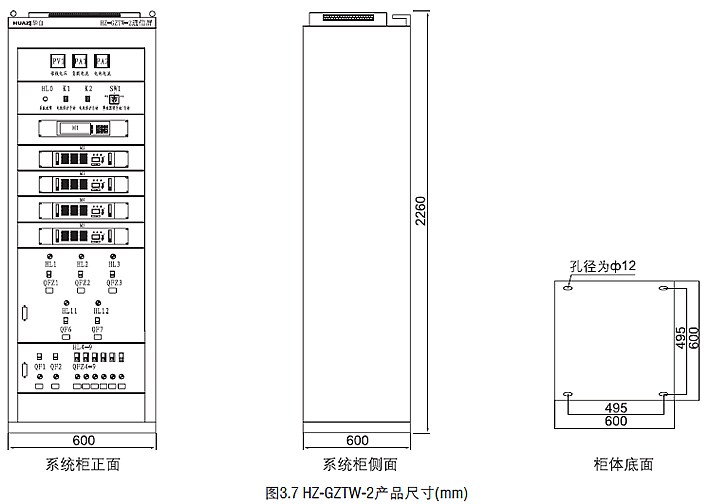

外觀尺寸圖
